DDZ系列轉臺電機

當前位置:首頁 > 產品展示 > DD馬達 > DDZ系列轉臺電機
  • 產品介紹
  • 相關參數
  • 外形尺寸

    DDZ系列立式轉臺電機為低速,大扭矩直驅電機,以高精度,高分辨率絕對值編碼器為反饋元件,匹配相應伺服驅動器,配置單軸數控系統,即可完成回轉坐標系的任意角度精確定位,與機床直線軸聯動可完成各種復雜零件的曲線加工。

    具有以下特點:
    1、高精度、高分辨率;
    2、高剛性;
    3、超高功率密度;
    4、高防護等級IP65;

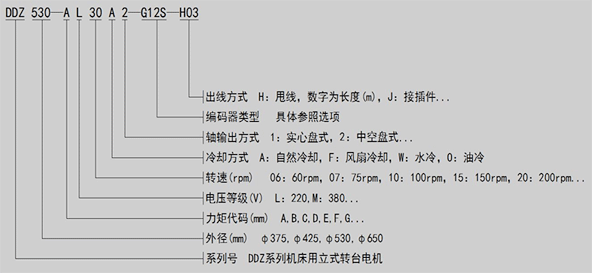

    選項說明:


    選項:
    SICK(思科)編碼器
    G11S—SKS36  G11M—SKM36  G12S—SRS50  G12M—SRM50
    G13S—SEK90  G14S—SEK160  G15S—SEK260

    HEIDENHAIN(海德漢)編碼器
    G21S—ECN1313
    G21M—EQN1325
    G22S—ECN113

    DDZ375電氣參數:

    電機參數

    單位

    DDZ375-BM10A1
    -XXXX-XXX

    DDZ375-CM10A1
    -XXXX-XXX

    DDZ375-DM10A1
    -XXXX-XXX

    DDZ375-EM10A1
    -XXXX-XXX

    DDZ375-FM10A1
    -XXXX-XXX

    極對數 P



    30

    30

    30

    30

    30

    電壓等級 U

    V

    380

    380

    380

    380

    380

    額定轉矩 TN

    Nm

    250

    375

    500

    625

    750

    峰值轉矩 Tmax

    Nm

    750

    1125

    1500

    1875

    2250

    額定轉速 nN

    rpm

    100

    100

    100

    100

    100

    額定電流 IN

    Arms

    5.5

    8.3

    11

    14

    16.5

    峰值電流 Imax

    Arms

    16.5

    24.9

    33

    42

    50

    轉矩常數 Kt

    Nm/Arms

    45

    45

    45

    45

    45

    反電勢常數 Ke

    V/rpm

    1.725

    1.725

    1.725

    1.725

    1.725

    轉動慣量 J

    Kgm2

    0.28143

    0.30363

    0.32583

    0.34803

    0.37023

    軸向跳動

    mm

    0.02

    0.02

    0.02

    0.02

    0.02

    徑向跳動

    mm

    0.04

    0.04

    0.04

    0.04

    0.04

    絕對定位精度

    arc sec

    SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
    HEIDENHAIN G21S:±20″;G21S:±20″

    重復定位精度

    arc sec

    SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
    HEIDENHAIN G21S:±1″;G22S:±1″


    DDZ425電氣參數:

    電機參數

    單位

    DDZ425-BM10A1
    -XXXX-XXX

    DDZ425-CM10A1
    -XXXX-XXX

    DDZ425-DM10A1
    -XXXX-XXX

    DDZ425-EM10A1
    -XXXX-XXX

    DDZ425-FM10A1
    -XXXX-XXX

    極對數 P



    30

    30

    30

    30

    30

    電壓等級 U

    V

    380

    380

    380

    380

    380

    額定轉矩 TN

    Nm

    280

    420

    560

    700

    840

    峰值轉矩 Tmax

    Nm

    840

    1260

    1680

    2100

    2520

    額定轉速 nN

    rpm

    100

    100

    100

    100

    100

    額定電流 IN

    Arms

    6

    9

    12

    15

    18

    峰值電流 Imax

    Arms

    18

    27

    36

    45

    54

    轉矩常數 Kt

    Nm/Arms

    46.7

    46.7

    46.7

    46.7

    46.7

    反電勢常數 Ke

    V/rpm

    1.725

    1.725

    1.725

    1.725

    1.725

    轉動慣量 J

    Kgm2

    0.51079

    0.53766

    0.56453

    0.59140

    0.61827

    軸向跳動

    mm

    0.02

    0.02

    0.02

    0.02

    0.02

    徑向跳動

    mm

    0.04

    0.04

    0.04

    0.04

    0.04

    絕對定位精度

    arc sec

    SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
    HEIDENHAIN G21S:±20″;G21S:±20″

    重復定位精度

    arc sec

    SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
    HEIDENHAIN G21S:±1″;G22S:±1″


    DDZ530電氣參數:

    電機參數

    單位

    DDZ530-BM07A1
    -XXXX-XXX

    DDZ530-CM07A1
    -XXXX-XXX

    DDZ530-DM07A1
    -XXXX-XXX

    DDZ530-EM07A1
    -XXXX-XXX

    DDZ530-FM07A1
    -XXXX-XXX

    極對數 P



    40

    40

    40

    40

    40

    電壓等級 U

    V

    380

    380

    380

    380

    380

    額定轉矩 TN

    Nm

    420

    625

    830

    1040

    1250

    峰值轉矩 Tmax

    Nm

    1260

    1875

    2490

    3120

    3750

    額定轉速 nN

    rpm

    75

    75

    75

    75

    75

    額定電流 IN

    Arms

    6.7

    10

    13.3

    16.7

    20

    峰值電流 Imax

    Arms

    20

    30

    39.9

    50

    60

    轉矩常數 Kt

    Nm/Arms

    62.6

    62.5

    62.4

    62.3

    62.5

    反電勢常數 Ke

    V/rpm

    2.3

    2.3

    2.3

    2.3

    2.3

    轉動慣量 J

    Kgm2

    1.75178

    1.81511

    1.87844

    1.94178

    2.00512

    軸向跳動

    mm

    0.02

    0.02

    0.02

    0.02

    0.02

    徑向跳動

    mm

    0.04

    0.04

    0.04

    0.04

    0.04

    絕對定位精度

    arc sec

    SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
    HEIDENHAIN G21S:±20″;G21S:±20″

    重復定位精度

    arc sec

    SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
    HEIDENHAIN
    G21S:±1″;G22S:±1″


    DDZ650電氣參數:

    電機參數

    單位

    DDZ650-BM06A1
    -XXXX-XXX

    DDZ650-CM06A1
    -XXXX-XXX

    DDZ650-DM06A1
    -XXXX-XXX

    DDZ650-EM06A1
    -XXXX-XXX

    DDZ650-FM06A1
    -XXXX-XXX

    極對數 P



    50

    50

    50

    50

    50

    電壓等級 U

    V

    380

    380

    380

    380

    380

    額定轉矩 TN

    Nm

    670

    1000

    1340

    1670

    2000

    峰值轉矩 Tmax

    Nm

    2010

    3000

    4020

    5010

    6000

    額定轉速 nN

    rpm

    60

    60

    60

    60

    60

    額定電流 IN

    Arms

    8.3

    12.5

    16.7

    20.8

    25

    峰值電流 Imax

    Arms

    25

    37.5

    50

    62.4

    75

    轉矩常數 Kt

    Nm/Arms

    80.7

    80

    80.2

    80.3

    80

    反電勢常數 Ke

    V/rpm

    2.88

    2.88

    2.88

    2.88

    2.88

    轉動慣量 J

    Kgm2

    4.17354

    4.39398

    4.61446

    4.83490

    5.05534

    軸向跳動

    mm

    0.02

    0.02

    0.02

    0.02

    0.02

    徑向跳動

    mm

    0.04

    0.04

    0.04

    0.04

    0.04

    絕對定位精度

    arc sec

    SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
    HEIDENHAIN
    G21S:±20″;G21S:±20″

    重復定位精度

    arc sec

    SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
    HEIDENHAIN
    G21S:±1″;G22S:±1″

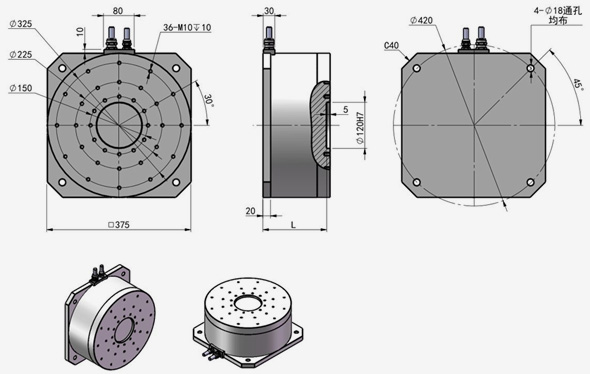

    DDZ375外形尺寸圖:

    電機型號

    DDZ375-BM10A1
    -XXXX-XXX

    DDZ375-CM10A1
    -XXXX-XXX

    DDZ375-DM10A1
    -XXXX-XXX

    DDZ375-EM10A1
    -XXXX-XXX

    DDZ375-FM10A1
    -XXXX-XXX

    長度L(mm)

    125

    150

    175

    200

    225

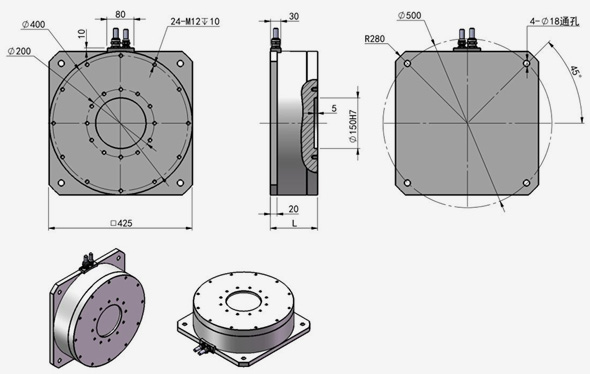

    DDZ425外形尺寸圖:

    電機型號

    DDZ425-BM10A1
    -XXXX-XXX

    DDZ425-CM10A1
    -XXXX-XXX

    DDZ425-DM10A1
    -XXXX-XXX

    DDZ425-EM10A1
    -XXXX-XXX

    DDZ425-FM10A1
    -XXXX-XXX

    長度L(mm)

    140

    165

    190

    215

    240

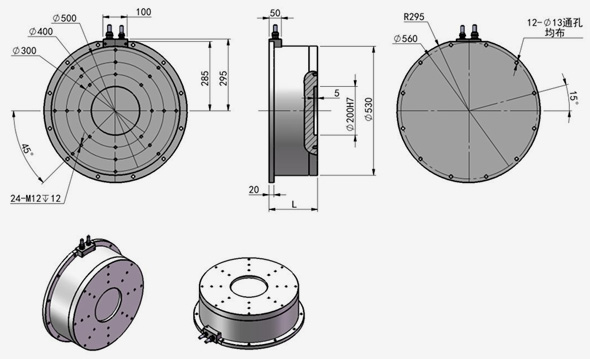

    DDZ530外形尺寸圖:

    電機型號

    DDZ530-BM07A1
    -XXXX-XXX

    DDZ530-CM07A1
    -XXXX-XXX

    DDZ530-DM07A1
    -XXXX-XXX

    DDZ530-EM07A1
    -XXXX-XXX

    DDZ530-FM07A1
    -XXXX-XXX

    長度L(mm)

    145

    170

    195

    220

    245

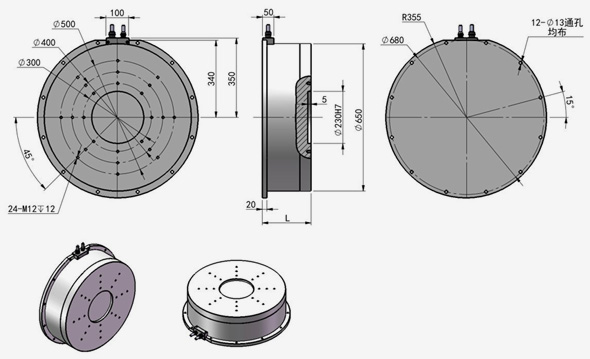

    DDZ650外形尺寸圖:

    電機型號

    DDZ650-BM06A1
    -XXXX-XXX

    DDZ650-CM06A1
    -XXXX-XXX

    DDZ650-DM06A1
    -XXXX-XXX

    DDZ650-EM06A1
    -XXXX-XXX

    DDZ650-FM06A1
    -XXXX-XXX

    長度L(mm)

    150

    175

    200

    225

    250
