直流直線電機的工作原理

發布時間:2016/5/18 11:05:12 瀏覽次數:4282

直流直線電機和直線交流電機相比，明顯的優點是：運行效率高，沒有功率因數低的問題；控制比較方便、靈活。直流直線電機和閉環控制系統結合在一起，可精密地控制位移，其速度和加速度控制范圍廣，調速的平滑性好。

直流直線電機的工作原理：

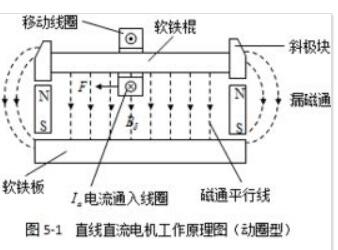

直流直線電機最簡單的工作原理如右圖所示。線圈可沿鐵棍軸向自由移動。在線圈的行程范圍內，永久磁鐵給予它大致均勻的磁場B。當線圈中通入直流電源I時，導體線圈處于磁場中的部分就會受到電磁力的作用。這個電磁力的方向可由電磁感應左手定則來確定。左掌心正對著B方向，四指尖順著電流方向，則姆指所指的方向即為線圈所受電磁力作用的方向。因此，可以很容易判斷出，只要改變直流電流I的方向，就可改變線圈受力的方向，進而改變線圈運動方向。

根據安培定則，電磁力的大小可由公式（F =BIL）算出：

B為磁感應強度T（特斯拉），I為導體中的電流強度A（安培），L為處于磁場中的導體長度m（米）

當導體為多匝線圈時，對于線圈整體：I'=nI， n為線圈匝數，則：F=BI'L=B（nI）L

只要線圈受到的電磁力大于線圈支架上存在的靜摩擦阻力Fs，就可使線圈產生直線運動。這就是直流直線電機工作的基本原理。

---
